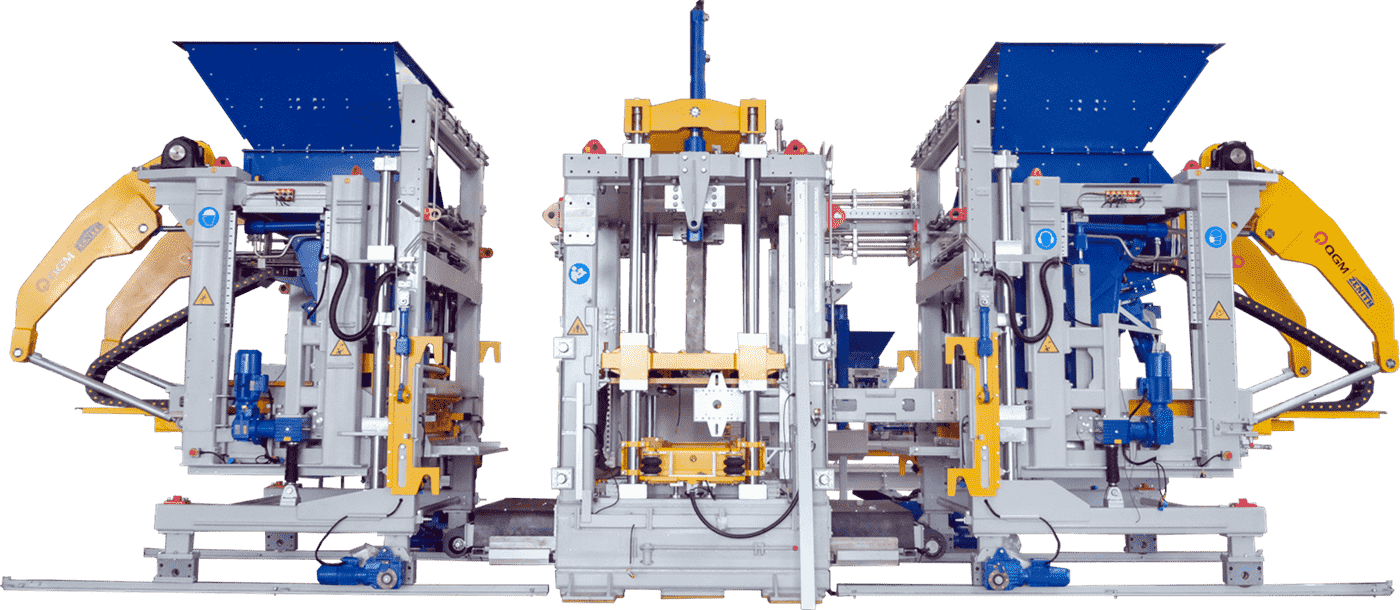

Automatisk blokfremstillingsmaskine

Produktfunktioner

Dobbelt vibrationsborde, otte servomotorer (valgfrit)Blokmaskine på topniveau

Modulær samling for lettere vedligeholdelseVariety of products available

Højere kapacitet, bedre ydeevne

Tekniske parametre

Nogle blokke kan fremstilles af Zn2000c

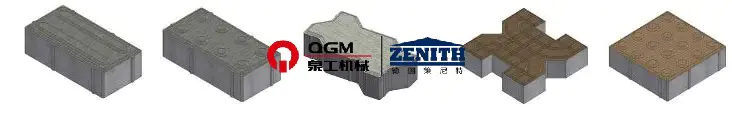

Udlæg:

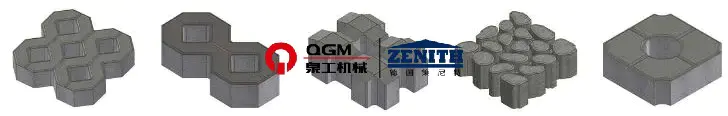

Græssten:

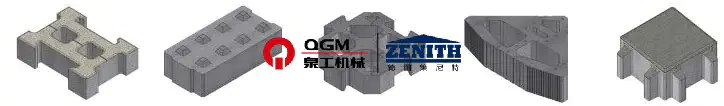

Vand Fastholdelse Blok:

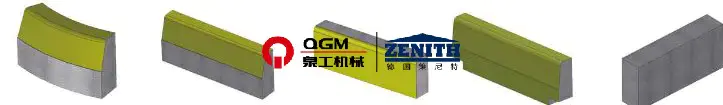

Vej Curbstone:

Tekniske fordele

1. Avanceret tysk designramme

Mainframe-rammen vedtager en svejset rammestruktur med høj styrke designet af hovedrammen vedtager Tyskland Zeniths Patenteret høj -styrke svejset rammestruktur, som har et rationelt design ， uniform og æstetisk tiltalende svejsning. Hele rammen gennemgår vibrationsbehandling for at lindre mekanisk stress for at sikre høj kvalitet og stabilitet. Det avancerede strukturelle design giver mulighed for Udvidelsesevne med potentialet til at tilføje curbstone Forme side -vægge åbning og lukning af sektionen, Tilbagetrækningsafsnit ， indsættelsesenhed til polystyrenkerner osv.

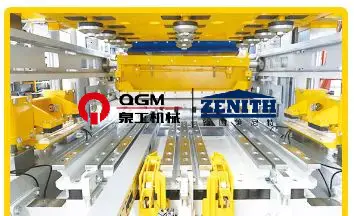

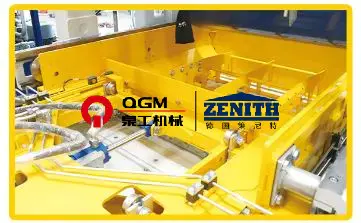

2. Automatisk hurtigt skimmelændringssystem

Når formen er placeret i hovedmaskinens position, indser hoisesystemet Automatisk skimmelændring på den hurtige formskiftningsenhed. Tamperhovedet og skimmelsvampen Rammen klemmer automatisk af Pneumatic Station, som er sikker, effektiv, let at betjene og praktisk at vedligeholde.
● Pneumatisk formklemmeanordning: består af en formstøtteramme og pneumatisk Pneumatiske klemmer på begge sider. Under præ -vibration og hovedvibrationscyklusser hjælper det klemme og fastgør formen, reducere vibrationer og opnå den bedste vibrationseffekt, mens Udvidelse af formernes levetid.

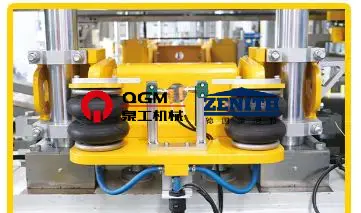

● Pneumatisk manipulationshovedspændingsindretning: manipulationshovedet er fastgjort med en klemmeindretning Med airbags, der tillader let og hurtig skift af manipulationshoved, forkorter skimmel skimmel ændringer tid og sikrer også præcis docking mellem formrammen og manipulerer hovedet.
● Elektrisk formindsættelsesenhed: Forminstallationsenheden bruges til at lokalisere skimmel til Hovedmaskinen og fjern dem ved at bruge en elektrisk formbærer. Formbæreren er Velegnet til de fleste af formene på markedet. Andre specielle forme kan bruge tilpassede Carrier.

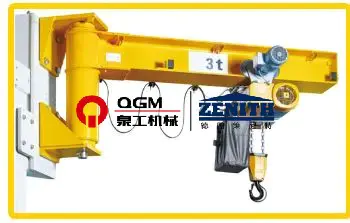

● Formskiftenhed: installeret på hovedmaskinrammen, der bruges til at hejse formen Når du skifter skimmel, udstyret med elektrisk kædehøste (kran) og elektrisk gående enhed

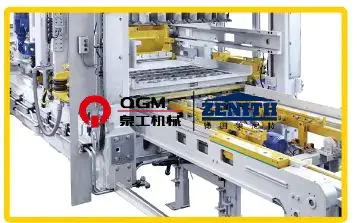

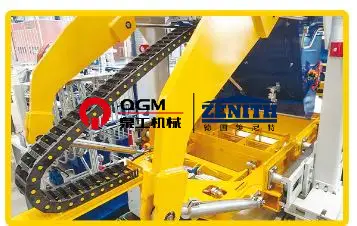

3. fodringssystem

● Fodringsboksen er hydraulisk drevet og bruger en høj-dynamisk proportional ventilkontrol system. Denne enhed er udstyret med en hydraulisk drevet blandingsenhed, der hurtigt og Effektivt flls formen. Blandingsenheden styres af højdynamisk proportional ventiler og en fodringsenhed. Fodringsboks forreste arm er udstyret med en justerbar Rengøringsbørste.
● Robust swing -arm -fodring, med store ruller med diameter på begge sider af fodringsenheden til Sørg for lige og stabil vandret bevægelse af fodringsboksen.
● Vejledningskinnerne i fodringsboksen vedtager udskiftelig slid -resistente strimler, hvilket gør mere praktisk til vedligeholdelse

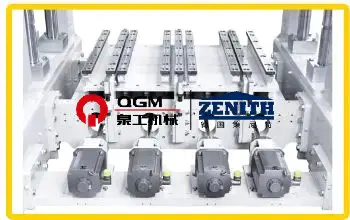

4. "Ultra Dynamic" Servo Vibration System

Den "super dynamiske" servo-vibrationsteknologi er en højeffektiv, adaptiv vibration System designet specifikt til blokmaskine. Servomotorerne reagerer på det hurtigste Mulig sats ， opnå den højeste vibrationsydelse, reduktion af cementforbrug, Forkortelse af produktionscyklusser og produktion af betonprodukter med høj holdning. Vibrationen Systemet kan fleksibelt tilpasse sig forskellige produktionsbehov for konkrete produkter.

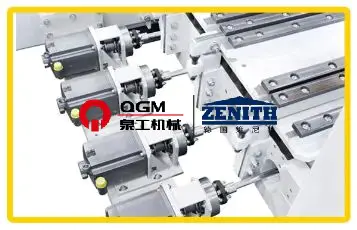

● otte vibrationsenheder, med mekanisk balance individuelt indstillet af otte servokrev
● otte motoriske aksler med elastiske koblinger
● Otte servomotorer, der hver er monteret på en ekstern vibrationsisoleringskorsløber på motorrammen
● Vibrationstabel kræver ikke et oliebad (miljøvenligt)

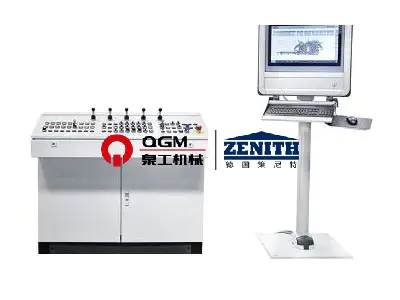

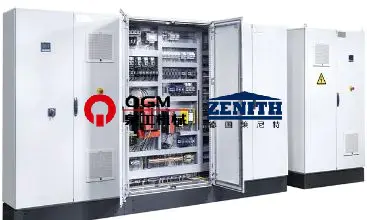

5. Præcise servokontrolsystem

Gennem signalfeedback kontrolleres vibrationsfasen og kontrolleres gennem signalfeedback, vibrationsfasen og hastigheden, synkron Bevægelseskontrol og højhastighed Standby, vibrationsinitiering og vibrationsliminering kan være afsluttet på kort tid, hvilket hjælper med at forkorte cyklustiden og opnå bedre bremsning effekt.' Gennem positionen og hastigheden dobbelt lukket sløjfe kontrolleres den spændende kraft at handle kun i den lodrette retning og maksimere den effektive spændende kraft, mens du undgår Skader på maskinen ved den vandrette spændende kraft, der udvider maskinens levetid ， og at være i stand til at foretage differentierede indstillinger for forskellige produktkrav til at producere Produkter af høj kvalitet.

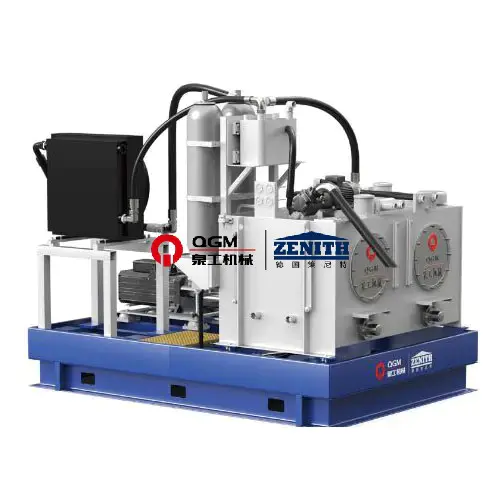

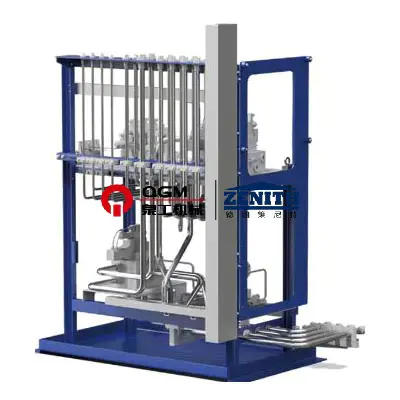

6. Hydraulisk system

Trykhovedet, skimmelrammen, den samlede bil og stofbil styres af manipulationshovedet, formramme, fodringsboksen til basisblanding og ansigtsblanding kontrolleres efter proportionelle retningsventiler med ventilkerne feedback, der tilbyder korte responstider. Det lukkede -loop -kontrolsystem (forskydningsineal / koder -PLC- -Proportional Retningsventil-olie-cylinder) sikrer præcis kontrol med hurtig og stabil oliecylinder bevægelse. Den hydrauliske station bruger en variabel forskydningsstempelpumpe, der stopper Pumpe trykolie, når det hydrauliske system når det indstillede tryk og losser Pumpe og reducere energiforbruget. Den hydrauliske station er udstyret med en Akkumulator til hjælpeolieforsyning, hvilket gør det muligt for flere handlinger at forekomme samtidig med Stabil hydraulisk systemtryk. Systemet inkluderer også en tryksensor, som Viser på driftspanelet for nem overvågning såvel som en temperatursensor, køligere og varmelegeme for effektivt at kontrollere olietemperaturen og opretholde god hydraulisk olie præstation.
